Toshiba เปิดตัว Stepping Motor Driver IC ที่ช่วยประหยัดพื้นที่บนแผงวงจร

คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–25 ส.ค. 2565

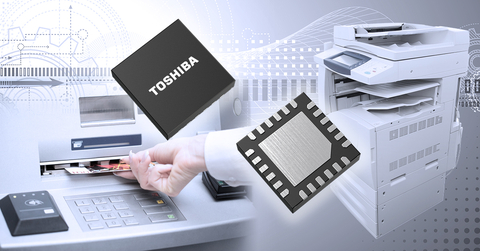

Toshiba Electronic Devices & Storage Corporation ("โตชิบา") ได้ขยายกลุ่มผลิตภัณฑ์stepping motor driver IC ด้วยการเปิดตัว "TB67S549FTG" ซึ่งเป็น stepping motor driver IC ที่อยู่ในแพ็คเกจขนาดเล็กพร้อมการควบคุมกระแสคงที่ในตัวที่ไม่จำเป็นต้องใช้ส่วนประกอบวงจรภายนอก ไดรเวอร์ใหม่ช่วยประหยัดพื้นที่บนแผงวงจรและเหมาะสำหรับอุปกรณ์อุตสาหกรรม เช่น ระบบอัตโนมัติในสำนักงานและอุปกรณ์ทางการเงิน เริ่มจัดส่งได้แล้ววันนี้

ข่าวประชาสัมพันธ์ฉบับนี้ประกอบด้วยมัลติมีเดีย อ่านฉบับเต็มได้ที่นี่: https://www.businesswire.com/news/home/20220824005284/en/

TB67S549FTG ใช้ DMOS FET ของโตชิบา^[1] สำหรับทรานซิสเตอร์กำลังเอาท์พุต และมีอัตราแรงดันไฟฟ้าเอาท์พุตของมอเตอร์ที่ 40V และอัตรากระแสไฟเอาท์พุตของมอเตอร์ที่ 1.5A^[2] การใช้แพ็คเกจ QFN24 จะลดพื้นที่การติดตั้งลงเหลือประมาณ 64% ของแพ็คเกจ QFN32 ที่ใช้สำหรับผลิตภัณฑ์ปัจจุบันของโตชิบา TB67S539FTG ช่วยประหยัดพื้นที่บนแผงวงจร

นอกจากนี้ ไดรเวอร์ใหม่ยังรวมส่วนตรวจจับกระแสไฟสำหรับการควบคุมมอเตอร์กระแสไฟคงที่ และไม่ต้องมีตัวเก็บประจุภายนอกสำหรับวงจรปั๊มประจุ ซึ่งจะช่วยลดส่วนประกอบวงจรภายนอกและจะช่วยประหยัดพื้นที่บนแผงวงจร

TB67S549FTG รองรับแรงดันไฟฟ้าของแหล่งจ่ายไฟมอเตอร์ตั้งแต่ 4.5V ถึง 33V และมีการใช้กระแสไฟสูงถึง 1μA ใน sleep mode ทำให้ใช้งานได้อย่างกว้างขวางสำหรับแหล่งจ่ายไฟ 12V/24V

โตชิบาจะยังคงพัฒนาผลิตภัณฑ์เพื่อการใช้งานที่หลากหลาย และนำเสนอโซลูชั่นแบบครบวงจรที่ช่วยให้การออกแบบของผู้ใช้ง่ายขึ้น ลดพื้นที่บอร์ด และลดต้นทุนโดยรวม

หมายเหตุ:

[1] MOSFET แบบกระจายสองเท่า

[2] กระแสจริงที่สามารถขับเคลื่อนมอเตอร์ได้นั้นถูกจำกัดด้วยอุณหภูมิแวดล้อม แรงดันไฟฟ้าของแหล่งจ่ายไฟ และสภาวะการทำงานอื่นๆ

การใช้งาน

• เครื่องพิมพ์
• เครื่องพิมพ์มัลติฟังก์ชั่น (MFP)
• ATM อัตโนมัติ
• เครื่องแลกเงิน
• กล้องวงจรปิด
• โปรเจ็กเตอร์

คุณสมบัติ

• แพ็คเกจ QFN24 ขนาดเล็ก: 4.0 มม. × 4.0 มม. (ทั่วไป)
• ไม่จำเป็นต้องใช้ตัวต้านทานการตรวจจับกระแสภายนอกสำหรับการควบคุมมอเตอร์กระแสไฟคงที่
• ไม่ต้องการตัวเก็บประจุภายนอกสำหรับวงจรปั๊มชาร์จ
• ใช้พลังงานต่ำใน sleep mode: I_M1=1μA (สูงสุด)

ข้อมูลจำเพาะหลัก

			(เว้นแต่จะระบุไว้เป็นอย่างอื่น @Ta=25°C)
หมายเลขชิ้นส่วน			TB67S549FTG
ช่วงการทำงาน	แหล่งจ่ายไฟของมอเตอร์ VM (V)	@Ta=-20 ถึง 85°C	4.5 ถึง 33
ค่าสูงสุด	แรงดันไฟขาออกของมอเตอร์ VOUT (V)		40
	กระแสไฟขาออกของมอเตอร์ IOUT (A)		1.5
รองรับมอเตอร์			สเต็ปปิ้งแบบไบโพลา
เอาท์พุตทรานซิสเตอร์ระหว่าง drain และ source On resistance (บน + ล่าง) RON(D-S) typ. (Ω)		M=, j=25°C, IOUT=2.0A	1.2
การใช้งาน IM1 max (μA)		@Sleep mode	1
ฟังก์ชันความปลอดภัย			การตรวจจับกระแสไฟเกิน การปิดเครื่องตามอุณหภูมิ การล็อกเอาท์กระแสไฟ
แพคเกจ	ชื่อ		QFN24
	ขนาด (มม.)		4.0×4.0
เช็คตัวอย่างและการจัดจำหน่าย			ซื้อออนไลน์

ตามลิงค์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TB67S549FTG

ตามลิงค์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับ IC สเต็ปปิ้งมอเตอร์ของโตชิบา
Stepping Motor Driver ICs

หากต้องการตรวจสอบความพร้อมใช้งานของผลิตภัณฑ์ใหม่ที่ตัวแทนจำหน่ายออนไลน์ โปรดไปที่: TB67S549FTG

ซื้อออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง

* ข้อมูลในเอกสารนี้ รวมทั้งราคาและข้อมูลจำเพาะของผลิตภัณฑ์ เนื้อหาของบริการ และข้อมูลติดต่อ เป็นข้อมูลปัจจุบัน ณ วันที่ประกาศ แต่อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation ซัพพลายเออร์ชั้นนำด้านโซลูชันเซมิคอนดักเตอร์และการจัดเก็บข้อมูลระดับสูง ใช้ประสบการณ์และนวัตกรรมกว่าครึ่งศตวรรษเพื่อนำเสนอผลิตภัณฑ์เซมิคอนดักเตอร์แบบแยกอิสระ ระบบ LSI และผลิตภัณฑ์ HDD ให้กับลูกค้าและคู่ค้าทางธุรกิจ

พนักงานของบริษัท 23,000 คนทั่วโลกมีความมุ่งมั่นร่วมกันในการเพิ่มมูลค่าผลิตภัณฑ์สูงสุด และส่งเสริมความร่วมมืออย่างใกล้ชิดกับลูกค้าในการร่วมสร้างมูลค่าและตลาดใหม่ ด้วยยอดขายประจำปีที่สูงกว่า 850,000 ล้านเยน (7.5 พันล้านดอลลาร์สหรัฐ) Toshiba Electronic Devices & Storage Corporation ตั้งตารอที่จะสร้างและมีส่วนร่วมในอนาคตที่ดีกว่าสำหรับผู้คนทุกที่

อ่านข้อมูลเพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

อ่านเวอร์ชันต้นฉบับบน businesswire.com: https://www.businesswire.com/news/home/20220824005284/en/
