Toshiba ประกาศความพร้อมในการให้ตัวอย่างของเกตไดรเวอร์สำหรับวงจรบริดจ์ที่ใช้ขับมอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ชนิดกระแสสูง

เมืองคาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–29 มกราคม 2026

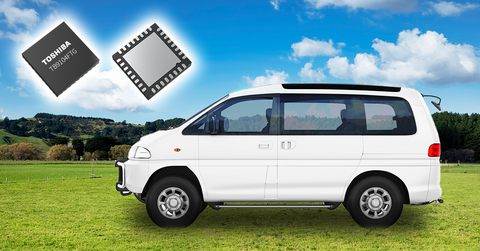

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เริ่มให้บริการตัวอย่างทางวิศวกรรมของ “TB9104FTG” ซึ่งเป็นเกตไดรเวอร์^[1] สำหรับวงจรบริดจ์ที่ใช้ในมอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ชนิดกระแสสูง เหมาะสำหรับการใช้งานในระบบตัวถัง เช่น ประตูท้ายไฟฟ้า ประตูเลื่อนไฟฟ้า และเบาะนั่งไฟฟ้า

การเร่งนำระบบไฟฟ้ามาใช้กับส่วนประกอบที่สามารถเคลื่อนไหวได้ในรถยนต์มีผลทำให้จำนวนของมอเตอร์ที่ติดตั้งภายในรถยนต์เพิ่มมากขึ้น โดยเฉพาะมอเตอร์ที่ใช้งานในระบบตัวถัง แนวโน้มดังกล่าวนี้ยังทำให้จำนวนไดรเวอร์ที่จำเป็นสำหรับการทำงานของมอเตอร์เพิ่มขึ้น และเป็นการสร้างให้เกิดความต้องการระบบที่ประหยัดพื้นที่มากยิ่งขึ้น นอกจากนี้ เพื่อให้รถยนต์มีน้ำหนักเบาลงตามข้อกำหนด จึงจำเป็นต้องลดชุดสายไฟลง

TB9104FTG ใช้แพ็กเกจ VQFN32 ขนาดเล็ก โดยปกติจะมีขนาด 5.0 มม. × 5.0 มม. แผ่นระบายความร้อนแบบเปิดที่ด้านล่างของแพ็กเกจช่วยเพิ่มประสิทธิภาพในการระบายความร้อน และเมื่อใช้งานร่วมกับ MOSFET ภายนอก จะทำให้สามารถออกแบบวงจรขับที่ประหยัดพื้นที่สำหรับมอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ชนิดกระแสสูงในการใช้งานระบบตัวถังได้

ผลิตภัณฑ์ใหม่นี้มีอินเทอร์เฟซ Serial Peripheral Interface (SPI)^[2] สำหรับเชื่อมต่อกับไมโครคอนโทรลเลอร์ โดยให้ตัวเลือกการกำหนดค่าและข้อมูลสถานะที่หลากหลาย ที่สำคัญก็คือ สามารถส่งคำสั่งควบคุมการหมุนสำหรับมอเตอร์ได้ผ่านทั้งขาเฉพาะหรือจะผ่าน SPI ก็ได้ จากการเชื่อมต่อเกตไดรเวอร์หลายตัวเข้ากับบัส SPI จึงสามารถใช้สายไฟร่วมกันได้ ซึ่งมีส่วนช่วยในการลดสายไฟลงได้

นอกจากนี้ TB9104FTG ยังมีวงจรขับแบบ PWM ที่ติดตั้งมาในตัว โดยได้รับการออกแบบมาสำหรับสภาพแวดล้อมที่มีการเชื่อมต่ออุปกรณ์หลายตัวผ่าน SPI ซึ่งสามารถดำเนินการใช้งานมอเตอร์อย่างต่อเนื่องตามรอบการขับ PWM ที่ตั้งค่าไว้ล่วงหน้าได้ เพียงแค่ส่งคำสั่งการหมุนจากไมโครคอนโทรลเลอร์เพียงครั้งเดียว วิธีการนี้จะช่วยลดภาระการทำงานของไมโครคอนโทรลเลอร์ และลดความหนาแน่นบนบัส SPI ลงได้

เนื่องจากเป็นอุปกรณ์ที่ทำงานกับกระแสไฟฟ้าสูง TB9104FTG จึงให้ความปลอดภัยด้วยการรวม วงจรขยายสัญญาณตรวจจับกระแสที่มีความแม่นยำสูงไว้ภายใน เพื่อตรวจสอบกระแสที่ใช้ในการขับมอเตอร์ ระบบสามารถดำเนินการควบคุมการหยุดการขับได้อย่างแม่นยำเมื่อเกิดกระแสผิดปกติจากการส่งสัญญาณเอาต์พุตของวงจรขยายกลับไปยังไมโครคอนโทรลเลอร์ นอกจากนี้ ผลิตภัณฑ์ยังมีฟังก์ชันในการตรวจจับความผิดปกติและการหยุดการขับอื่นๆ อีกด้วย

Toshiba จะขยายกลุ่มผลิตภัณฑ์ IC ไดรเวอร์สำหรับมอเตอร์ยานยนต์ เพื่อมีส่วนสนับสนุนในการใช้ระบบไฟฟ้าและยกระดับความปลอดภัยของอุปกรณ์ของยานยนต์ให้ดียิ่งขึ้น

หมายเหตุ:
 [1] เกตไดรเวอร์: ไดรเวอร์สำหรับการขับเคลื่อน MOSFET
 [2] Serial peripheral interface (SPI): โปรโตคอลการสื่อสารแบบอนุกรมชนิดที่ทำงานด้วยการซิงโครนัสสำหรับการส่งและรับข้อมูล

 การใช้งาน

ระบบตัวถังของยานยนต์

• เพื่อขับมอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ชนิดกระแสสูงที่ใช้กับการใช้งานต่างๆ เช่น ประตูท้ายไฟฟ้า ประตูเลื่อนไฟฟ้า กระจกหน้าต่างไฟฟ้า และเบาะนั่งไฟฟ้า

คุณลักษณะ

• แพ็กเกจ VQFN32 ขนาดเล็กที่มีการกระจายความร้อนสูง
• SPI สำหรับการเชื่อมต่อกับไมโครคอนโทรลเลอร์
• วงจรขับแบบ PWM ที่ติดตั้งมาในตัว
• ฟังก์ชันการตรวจจับความผิดปกติที่หลากหลาย

ข้อมูลจำเพาะหลัก

หมายเลขชิ้นส่วน			TB9104FTG
มอเตอร์ที่รองรับ			มอเตอร์กระแสตรงแบบแปรงถ่าน
จำนวนช่องสัญญาณเอาต์พุต			หนึ่งช่อง (เมื่อใช้งานแบบ H-bridge) / สองช่อง (เมื่อใช้งานวงจรแบบ Half-bridge)
ฟังก์ชันหลัก			ฟังก์ชันสแตนด์บาย, การควบคุมช่วงเดดไทม์, การขับสัญญาณแบบ PWM
การตรวจจับความผิดปกติหลัก			การตรวจจับแรงดันไฟจ่ายต่ำ, การตรวจจับแรงดันเกินของวงจรชาร์จปั๊ม, การตรวจจับอุณหภูมิสูงเกิน, การตรวจจับค่า VDS ของ MOSFET ภายนอก, การตรวจจับข้อผิดพลาดในการสื่อสาร SPI
ค่าพิกัดสูงสุดสัมบูรณ์ (Ta=-40 ถึง 125°C)	แรงดันไฟฟ้า VB ของแหล่งจ่ายไฟ (V)		-0.3 ถึง 18
	แรงดันไฟฟ้า VB ของแหล่งจ่ายไฟ 2 Vvb2a (V)		18 ถึง 40 (ภายในหนึ่งวินาที)
	แรงดันไฟฟ้า VCC ของแหล่งจ่ายไฟ Vvcc1a (V)		-0.3 ถึง 6.0
	แรงดันไฟฟ้า VDD ของแหล่งจ่ายไฟ Vvdd1a (V)		-0.3 ถึง 6.0
	อุณหภูมิแวดล้อม Ta (°C)		-40 ถึง 125
ช่วงการใช้งาน (Ta=-40 ถึง 125°C)	แรงดันไฟฟ้าของแหล่งจ่ายไฟสำหรับการใช้งาน 1 VvbRNG (V)		5.7 ถึง 18
	แรงดันไฟฟ้าของแหล่งจ่ายไฟสำหรับการใช้งาน 2 VvccRNG (V)		4.5 ถึง 5.5
	แรงดันไฟฟ้าของแหล่งจ่ายไฟสำหรับการใช้งาน 3 VvddRNG (V)		4.5 ถึง 5.5
	อุณหภูมิรอยต่อขณะใช้งาน TjRNG (°C)		-40 ถึง 150
แพ็กเกจ	ชื่อ		P-VQFN32-0505-0.50-009
	ขนาด (มม.)	ประเภท	5.0×5.0
ความน่าเชื่อถือ			ผ่านมาตรฐาน AEC-Q100 ระดับ Grade 1 (ตามแผนการรับรอง)

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่ได้จากลิงก์ที่ด้านล่าง
 TB9104FTG

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ IC ไดรเวอร์มอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ของ Toshiba ได้จากลิงก์ที่ด้านล่าง
IC ไดรเวอร์มอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์
