Toshiba เปิดตัวมอสเฟตกำลังแบบ 40V N-channel สำหรับยานยนต์ที่มาพร้อมแพ็กเกจกระจายความร้อนสูงรูปแบบใหม่เพื่อรองรับอุปกรณ์ยานยนต์ที่ใช้กระแสไฟฟ้ามากขึ้น

Logo

คาวาซากิ ประเทศญี่ปุ่น–(จากสำนักข่าว BUSINESS WIRE)–31 มกราคม 2023

บริษัท Toshiba Electronic Devices & Storage Corporation (หรือ "Toshiba") ได้เปิดตัวมอสเฟตกำลังแบบ 40V N-channel สำหรับยานยนต์รุ่น “XPQR3004PB” และ “XPQ1R004PB” โดยมอสเฟตทั้ง 2 รุ่นนี้ใช้แพ็กเกจ L-TOGL™ (Large Transistor Outline Gull-wing Leads) รูปแบบใหม่ ทั้งยังมีอัตรากระแสเดรน (Drain current) สูงในขณะที่มีค่า On-resistance ต่ำ โดยบริษัทเริ่มการจัดส่งแล้ววันนี้

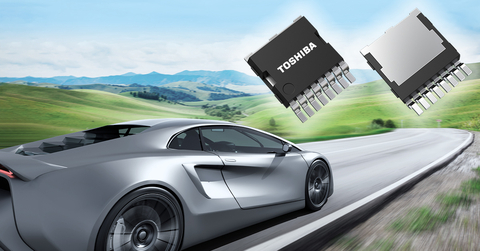

Toshiba: Automotive 40V N-channel power MOSFETs with new high heat dissipation package that supports larger currents for automotive equipment. (Graphic: Business Wire)

Toshiba: มอสเฟตกำลังแบบ 40V N-channel สำหรับยานยนต์ที่มาพร้อมแพ็กเกจกระจายความร้อนสูงรูปแบบใหม่เพื่อรองรับอุปกรณ์ยานยนต์ที่ใช้กระแสไฟฟ้ามากขึ้น (กราฟิก: Business Wire)

ในช่วงไม่กี่ปีมานี้ผู้คนได้หันมาใช้รถยนต์ไฟฟ้าเพิ่มขึ้น ส่งผลให้ส่วนประกอบซึ่งเข้าได้กับอุปกรณ์ยานยนต์ที่ใช้พลังงานเพิ่มขึ้นนั้นยิ่งเป็นที่ต้องการ ผลิตภัณฑ์ใหม่นี้ใช้แพ็กเกจ L-TOGL™ รูปแบบใหม่ของ Toshiba ที่รองรับกระแสไฟฟ้าสูง ความต้านทานต่ำ และมีการกระจายความร้อนสูง ผลิตภัณฑ์นี้ยังใช้โครงสร้างแบบไร้เสาภายใน[1] ซึ่งเกิดจากรวมส่วนเชื่อมต่อซอร์สเข้ากับลีดภายนอก (Outer lead) ด้วยคลิปทองแดง โครงสร้างแบบหลายขาสำหรับลีดซอร์ส (Source lead) จะลดความต้านทานของแพ็กเกจลงเหลือประมาณ 30% ของแพ็กเกจ TO-220SM(W) ที่มีอยู่เดิม และเพิ่มอัตรากระแสเดรน (Drain current หรือ DC) ของรุ่น XPQR3004PB เป็น 400A ซึ่งสูงกว่าผลิตภัณฑ์ในปัจจุบัน[2] 1.6 เท่า การใช้เฟรมทองแดงหนาช่วยลดความต้านทานความร้อนจากช่องทางถึงตัวอุปกรณ์ (Channel-to-case) ในรุ่น XPQR3004PB ลงเหลือ 50% ของผลิตภัณฑ์ในปัจจุบัน[2] คุณสมบัติเหล่านี้ช่วยให้ได้กระแสไฟฟ้าเพิ่มมากขึ้นและลดการสูญเสียอุปกรณ์ยานยนต์

ผลิตภัณฑ์ใหม่ที่มาพร้อมเทคโนโลยีแพ็กเกจแบบใหม่นี้จะช่วยลดความซับซ้อนในการออกแบบระบบกระจายความร้อน และลดจำนวนมอสเฟตที่ต้องใช้ในการใช้งานแบบต่าง ๆ เช่น รีเลย์เซมิคอนดักเตอร์และอินเวอร์เตอร์สำหรับมอเตอร์ไฟฟ้าแบบ Integrated Starter Generator ซึ่งต้องใช้กระแสไฟมาก ทั้งยังช่วยลดขนาดอุปกรณ์อีกด้วย ในกรณีที่จะเชื่อมต่ออุปกรณ์หลายชิ้นควบคู่กันสำหรับการใช้งานต่าง ๆ ที่ต้องใช้กระแสไฟสูงขึ้น ทาง Toshiba เองก็มาพร้อมการจัดส่งผลิตภัณฑ์ใหม่ ๆ แบบจัดกลุ่ม[3] โดยการจัดกลุ่มจะใช้ค่าแรงดันขีดเริ่ม (Threshold voltage) ของเกตในการจัดกลุ่ม วิธีนี้ช่วยให้สามารถออกแบบโดยใช้กลุ่มผลิตภัณฑ์ได้โดยมีคุณลักษณะแตกต่างกันเพียงเล็กน้อยเท่านั้น

เนื่องจากอุปกรณ์ยานยนต์มีการใช้งานในสภาพอุณหภูมิหลากหลายแบบ ความน่าเชื่อถือของข้อต่อบัดกรีในการติดตั้งบนพื้นผิวจึงเป็นอีกข้อหนึ่งที่จำเป็นต้องพิจารณาอย่างยิ่ง ผลิตภัณฑ์ใหม่นี้ใช้ลีดแบบกัลวิง (Gull-wing lead) ที่ลดความเครียดในการติดตั้ง ช่วยให้ข้อต่อบัดกรีมีความน่าเชื่อถือยิ่งขึ้น

หมายเหตุ:
[1] การเชื่อมต่อแบบบัดกรี
[2] ผลิตภัณฑ์ในปัจจุบัน: “TKR74F04PB” ที่มาพร้อมแพ็กเกจ TO-220SM(W)
[3] Toshiba สามารถให้บริการจัดส่งแบบจัดกลุ่มได้ ซึ่งช่วงค่าแรงดันขีดเริ่มของเกตจะอยู่ที่ 0.4V สำหรับแต่ละรีล แต่คุณจะไม่สามารถระบุกลุ่มแบบเฉพาะเจาะจงได้ โปรดติดต่อตัวแทนฝ่ายขายของ Toshiba เพื่อรับรายละเอียดเพิ่มเติม

การใช้งาน

  • อุปกรณ์ยานยนต์: อินเวอร์เตอร์ รีเลย์เซมิคอนดักเตอร์ สวิตช์โหลด ตัวขับมอเตอร์ และอื่น ๆ

คุณสมบัติ

  • แพ็กเกจใหม่ L-TOGLTM
  • อัตรากระแสเดรนสูง:
    XPQR3004PB : ID=400A
    XPQ1R004PB : ID=200A
  • มีคุณสมบัติครบตามมาตรฐาน AEC-Q101
  • ค่า On-resistance ต่ำ:
    XPQR3004PB : RDS(ON)=0.23mΩ (typ.) ที่ VGS=10V
    XPQ1R004PB : RDS(ON)=0.8mΩ (typ.) ที่ VGS=10V

ข้อมูลจำเพาะหลัก

(Ta=25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น)

หมายเลขชิ้นส่วน

ขั้ว

อัตราสูงสุดสัมบูรณ์

Drain-source

On-resistance

RDS(ON) max (mΩ)

ความต้านทานความร้อนจากช่องทางถึงตัวอุปกรณ์ (Channel-to-case)

Zth(ch-c)

สูงสุดที่ Tc=25°C

(/W)

แพ็กเกจ

ซีรีส์

ตัวอย่างการตรวจสอบและความพร้อมจำหน่าย

แรงดันไฟฟ้าระหว่างเดรนกับซอร์ส

VDSS

(V)

กระแสเดรน

(DC)

ID

(A)

กระแสเดรน

(พัลส์)

IDP

(A)

อุณหภูมิช่องทาง

Tch

(°C)

ที่

VGS=6V

ที่

VGS=10V

XPQR3004PB

N-channel

40

400

1200

175

0.47

0.30

0.2

L-TOGLTM

U-MOSIX-H

ซื้อทางออนไลน์

XPQ1R004PB

N-channel

40

200

600

175

1.8

1.0

0.65

L-TOGLTM

U-MOSIX-H

ซื้อทางออนไลน์

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่ ๆ
XPQR3004PB
XPQ1R004PB

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับเนื้อหาที่เกี่ยวข้องกับผลิตภัณฑ์ใหม่ ๆ

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับมอสเฟตสำหรับยานยนต์ของ Toshiba
มอสเฟตสำหรับยานยนต์

ตรวจสอบความพร้อมจำหน่ายของผลิตภัณฑ์ใหม่ ๆ จากตัวแทนจำหน่ายออนไลน์ได้ที่:
XPQR3004PB
ซื้อทางออนไลน์

XPQ1R004PB
ซื้อทางออนไลน์

* L-TOGL™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices & Storage Corporation
* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอื่น ๆ อาจเป็นเครื่องหมายการค้าของบริษัทนั้น ๆ

* ข้อมูลที่ปรากฏในเอกสารฉบับนี้ รวมถึงราคาและข้อมูลจำเพาะของผลิตภัณฑ์ เนื้อหาเกี่ยวกับบริการและข้อมูลติดต่อ จะเป็นปัจจุบัน ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

ข้อมูลเกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation เป็นผู้จัดจำหน่ายชั้นนำที่ให้บริการโซลูชันเซมิคอนดักเตอร์และอุปกรณ์เก็บข้อมูลขั้นสูง เรารวบรวมประสบการณ์และรังสรรค์สิ่งใหม่ ๆ มากว่าครึ่งศตวรรษ เพื่อมอบเซมิคอนดักเตอร์แบบแยกชิ้น, LSI ของระบบ และผลิตภัณฑ์ HDD ที่เหนือชั้นให้แก่ลูกค้าและคู่ค้าทางธุรกิจของเรา

พนักงาน 23,000 คนทั่วโลกของเราต่างมุ่งมั่นที่จะยกระดับคุณค่าของผลิตภัณฑ์ถึงขีดสุด รวมถึงส่งเสริมความร่วมมือกับลูกค้าอย่างใกล้ชิดเพื่อร่วมกันสร้างคุณค่าและตลาดใหม่ ๆ ในตอนนี้ ยอดขายรายปีได้เกิน 850,000 ล้านเยน (หรือ 7,500 ล้านดอลลาร์สหรัฐ) แล้วและ Toshiba Electronic Devices & Storage Corporation ก็มุ่งมั่นที่จะสร้างและมีส่วนช่วยพัฒนาอนาคตให้ดียิ่งขึ้นสำหรับทุกคนในทุก ๆ ที่
